产品名称：	法兰盘	产品型号：	FL
公称通径：	DN10～DN1200	结构形式：	圆形
公称压力：	1.0MPa～42.0MPa	连接方式：	法兰
适用温度：	-196～+100℃～+650℃	制作方式：	铸造、锻造
阀体材质：	铸钢、碳钢、锻钢、不锈钢	制造标准：	国标、美标、日标、德标等
适用介质：	水、蒸汽、燃气、气体及腐蚀性液体等	生产厂家：	浦首阀门

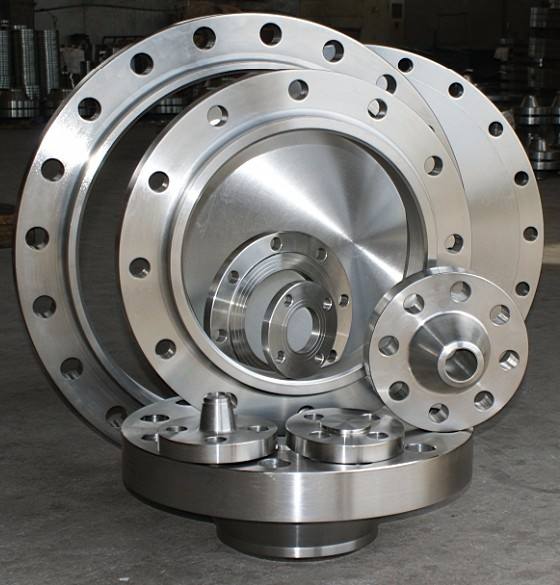

产品说明

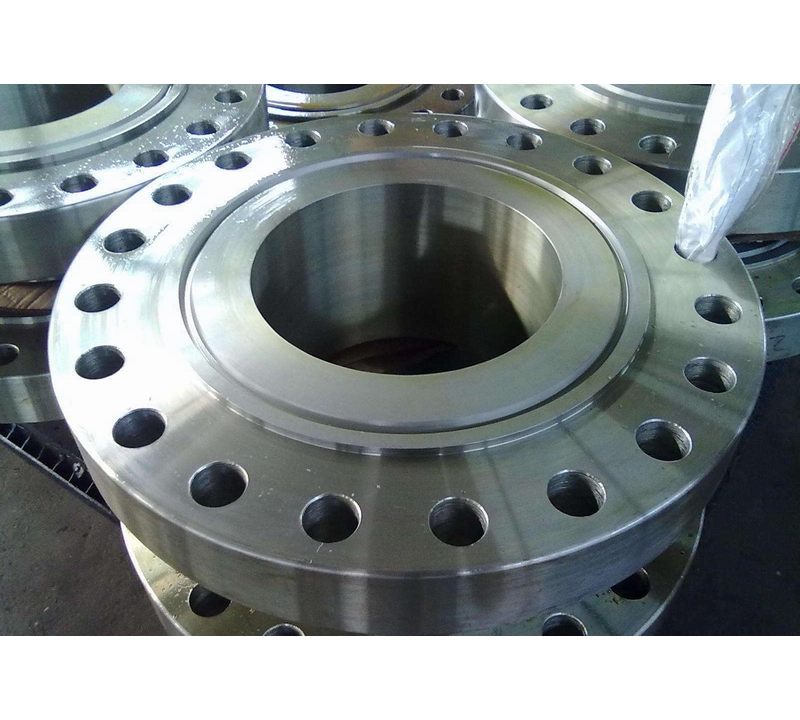

法兰盘是工业管道上的连接件，用于管端之间相互连接的必备附件，法兰盘又叫法兰凸缘盘或突缘。法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

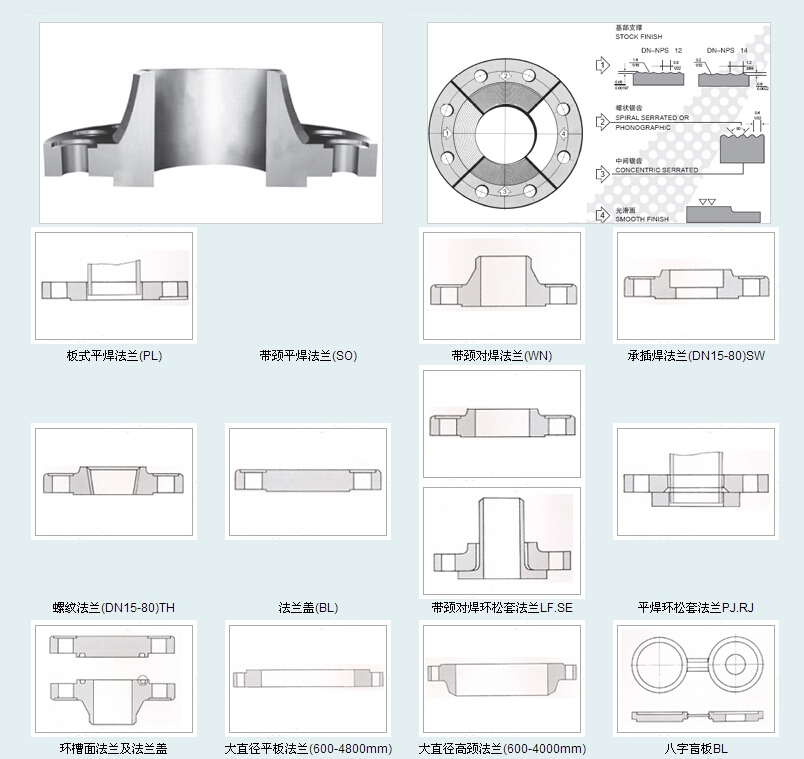

结构图

标准

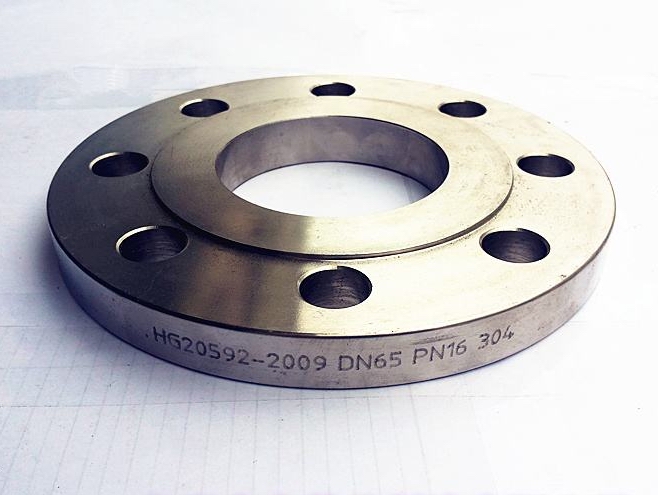

化工部法兰

化工部法兰是工业管道上的连接件，标准是化工部HG20592-97系列标准，用于管端之间相互连接的必备附件，化工部法兰盘又叫法兰凸缘盘或突缘。化工部法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

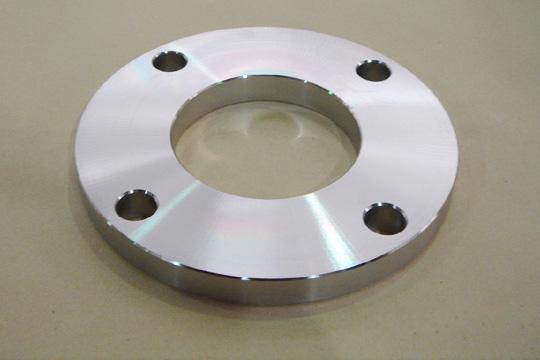

机械部法兰

机械部法兰是工业管道上的连接件，标准是机械部JB/T79.1-94、JB/T79.2-94系列标准，用于管端之间相互连接的必备附件，机械部法兰盘又叫法兰凸缘盘或突缘。机械部法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

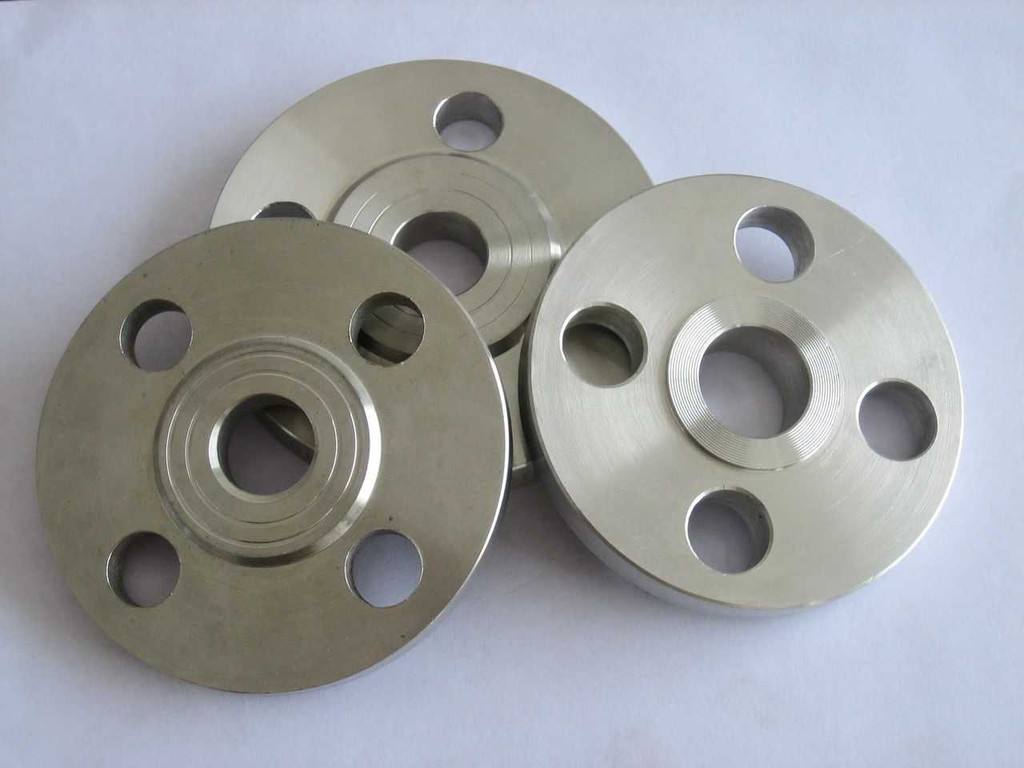

国标法兰

国标法兰是工业管道上的连接件，标准是国标GB、机械部JB、化工部HG系列标准，用于管端之间相互连接的必备附件，国标法兰盘又叫法兰凸缘盘或突缘。国标法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

日标法兰

日标法兰是工业管道上的连接件，标准是JIS、JPI系列，用于管端之间相互连接的必备附件，日标法兰盘又叫法兰凸缘盘或突缘。日标法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

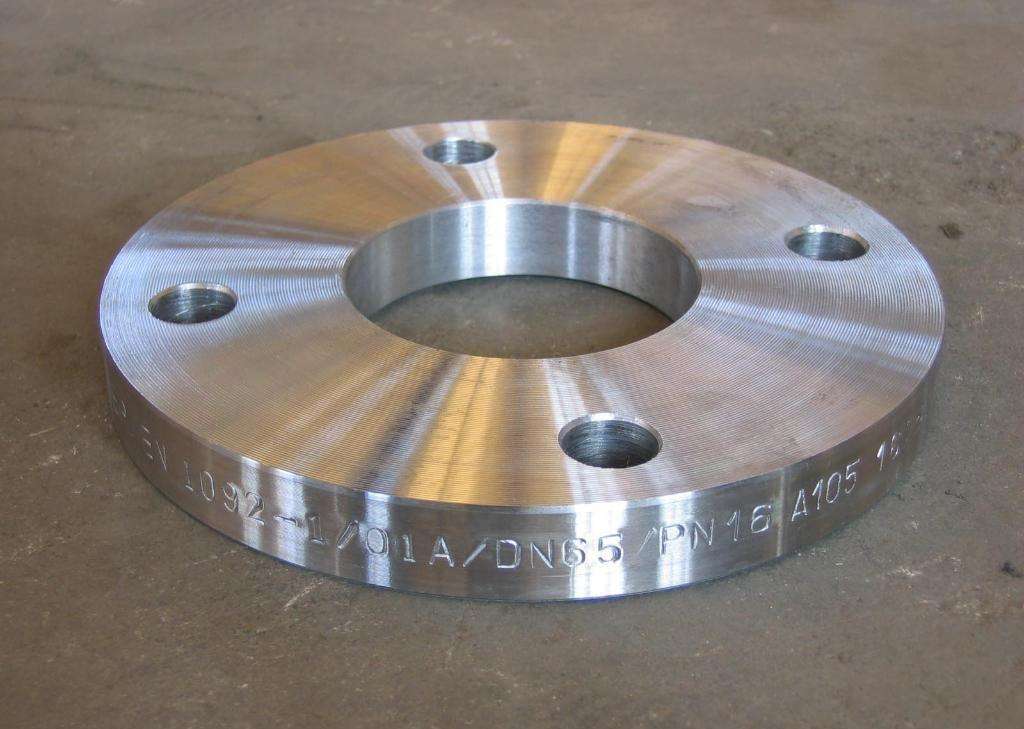

德标法兰

德标法兰是工业管道上的连接件，标准是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之间相互连接的必备附件，德标法兰盘又叫法兰凸缘盘或突缘。德标法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

美标法兰

美标法兰是工业管道上的连接件，标准是ANSI B16.5，用于管端之间相互连接的必备附件，法兰盘又叫法兰凸缘盘或突缘。法兰盘由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管法兰及其垫片、紧固件统称为法兰接头。法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）

法兰标准现状

1.英制管(国际上通用的配管系列) GB 9112～9125、SH 3406
2.公制管(国内常用的钢管外径尺寸系列) HGJ44～76、JB/T74～90
DIN的连接尺寸与JB标准的差别

标准	螺纹(M)/螺孔(φ)尺寸
JB 系列2	M22/φ25 (全部)	M30/φ34 (部分)	M36/φ41 (部分)	M42/φ48 (全部)		M48/φ54 (全部)
新 HG、ISO、JB系列1、BS、ΓΟCT、DIN	M24/φ26	M33/φ36	M33/φ36	M39/φ42	M45/φ48	M45/φ48
两部分法兰配用时 采取的措施	第一行法兰的 螺孔扩孔1mm	第一行法兰的 螺孔扩孔2mm	可加垫圈	可加垫圈	一致	可加垫圈

注：表中括号内的“全部”表示所有规格紧固件被第二行的紧固件所代替。“部分”表示有一部分该规格的紧固件有变化，但仍有一部分规格的紧固件未变化，是一致的。
HG新标准与JB老标准法兰配合使用时，要注意以下几点：
1.有三个法兰的螺栓个数不一致，其中有两个规格(PN0.25/DN500、PN0.6/DN500)直接影响配合；PN1.0/DN80HG标准螺栓个数8，JB标准螺栓个数是4；
2.部分老标准法兰(JB系列2)的螺孔最好能扩孔1～2mm，另有一部分可在安装时加垫圈；
3.PN16.0MPa的高压管法兰，新HG与JB标准连接尺寸完全不同。

法兰类型和密封面形式

法兰		标准号	密封面		压力等级 PN，MPa	常用阀门配套法兰
类型	代号		形式	代号
板式 平焊	PL	HG20593、 JB/T81-94、 GB/T9119-2000	突面	RF	0.25～2.5	突面平焊法兰是常用的法兰，可 与各种法兰式的低中压阀门配套 如闸阀、截止阀、球阀等
			全平面	FF	0.25～1.6
带颈 平焊	SO	HG20594、 GB/T9116-2000	突面	RF	0.6～4.0	突面带颈平焊法兰是近年来引进的 石油化工装置中普遍使用的结构型式
			凹凸面	MFM	1.0～4.0
			榫槽面	TG	1.0～4.0
			全平面	FF	0.6～1.6
带颈 对焊	WN	HG20595、 JB/T82-94、 GH/T9115-2000	突面	RF	1.0～25.0	PN4.0-PN10.0MPa的阀门通常配 用凸面的管法兰，如：Z41H-40、 J41H-64、H44H-100等，160压力 以上则选用环连接面，如J41H- 160突面对焊法兰也可配用采用 对夹式连接的蝶阀及止回阀。
			凹凸面	MFM	1.0～16.0
			榫槽面	TG	1.0～16.0
			环连接面	RJ	6.3～25.0
			全平面	FF	1.0～1.6
整体 法兰	IF	HG20596、 JB/T79-94、 GB/T9113-2000	突面	RF	0.6～25.0	阀门上的整体法兰一般PN≤2.5为 突面，PN≥4.0为凹面，PN≥16.0 为环连接面，但也有厂家PN10.0 MPa采用环连接面PN16.0MPa采用 凹面注PN2.5MPa的氨用阀门采用 凹面（FM） 需配凸面的管法兰
			凹凸面	MFM	1.0～16.0
			榫槽面	TG	1.0～16.0
			环连接面	RJ	0.6～25.0
			全平面	FF	1.0～1.6
承插焊	SW	HG20597、 GB/T9114-2000	突面	RF	1.0～10.0	近年来引进的石油人工装置中 普遍使用的结构形式。
			凹凸面	MFM	1.0～10.0
			榫槽面	TG	1.0～10.0
螺纹 法兰	Th	HG20598、 GB/T9114-2000	突面	RF	0.6～4.0	在工程建设中比较常用，安装方 便不需焊接，适用DN10-DN150。
			全平面	FF	0.6～1.6
对焊 环松套	PJ/SE	HG20599、 JB/T84-94、 GB/T9120-2000	突面	RF	0.6～4.0	适用腐蚀性介质的管道系统。
平焊 环松套	PJ/RJ	HG20600、 JB/T83-94、 GB/T9121-2000	突面	RF	0.6～1.6
			凹凸面	MFM	1.0～1.6
			榫槽面	TG	1.0～1.6
法兰盖	BL	HG20601、 JB/T84-94、 GB/T9123-2000	突面	RF	0.25～25.0	用于管道端部或作封头用。
			凹凸面	MFM	1.0～16.0
			榫槽面	TG	1.0～16.0
			环连接面	RJ	6.3～25.0
			全平面	FF	0.25～1.6
衬里 法兰盖	BL（S）	HG20602	突面	RF	0.6～4.0	为节省不锈钢等贵 重金属材料而编制
			凸面	M	1.0～4.0
			榫面	T	1.0～4.0
美标带 颈平焊	SO	HG20616美标	突面	RF	2.0～26.0	PN2.5-5.0的美标阀门配套
美标带 颈对焊	WN	HG20617美标	突面	RF	2.0～42.0	一般PN≤11.0MPa选用突面， PN≥15.0MPa选用环连接面。

国际管法兰标准体系：

国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。现将各国管法兰简介于下：
1，以德国及原苏联为代表的欧洲体系管法兰
2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表
3，英国和法国管法兰标准，两国各有两套管法兰标准
       综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。
      IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。 两个体系的管法兰连接尺寸安全不同，无法互配：
 两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

声明：【法兰盘】规格型号、结构尺寸由浦首阀门提供，如何选择适用的法兰盘产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
