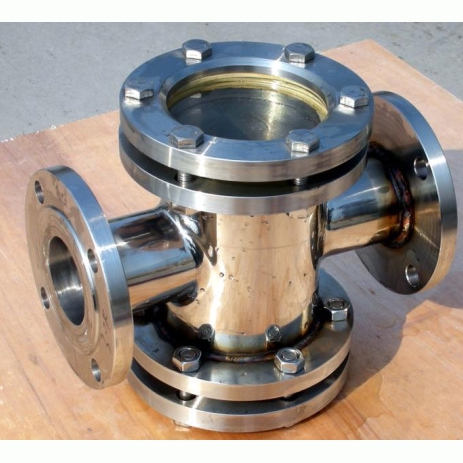

产品名称：	不锈钢法兰视镜	产品型号：	HGS07
公称通径：	DN25～DN1500	结构形式：	直通、三通
工作压力：	0.6MPa～1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	功能作用：	观察管道中的流体
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	浦首阀门

产品说明

HGS07不锈钢法兰视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

结构特点

HGS07不锈钢法兰视镜具有超高的耐腐蚀性，并且加工容易，外表美观，同时视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。不锈钢视镜由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种视镜。

技术参数

壳体材质	碳钢WCB、不锈钢304、321、316、316L
视窗材料	钢化硼硅玻璃	石英玻璃
工作温度（℃）	0℃~250℃	0℃~550℃
公称压力（MPa）	＜0.6	0.6 MPa ~2.5 MPa
密封件材质	丁腈橡胶、聚四氟乙烯
连接形式	螺纹连接、法兰连接
允许急变温度（℃）	＜60

外形结构图



主要外形尺寸

G	DN	25公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直径	厚度	H	L	直径	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

声明：【HGS07不锈钢法兰视镜】规格型号、结构尺寸由浦首阀门提供，如何选择适用的HGS07不锈钢法兰视镜产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
